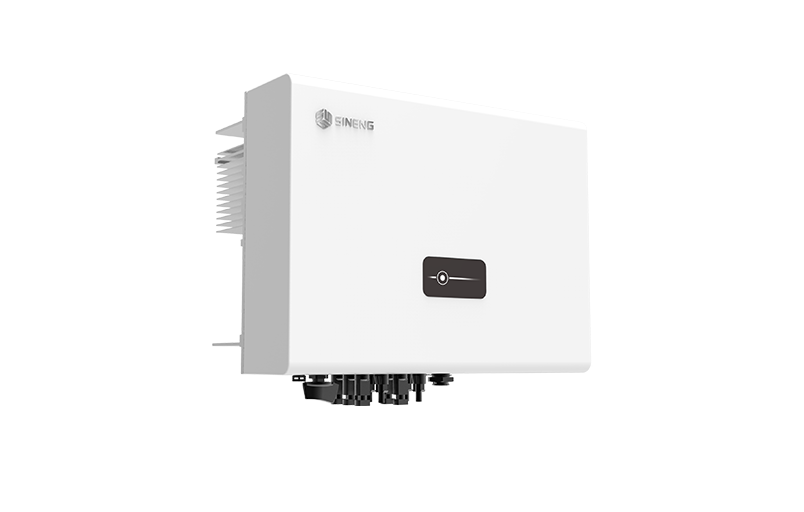

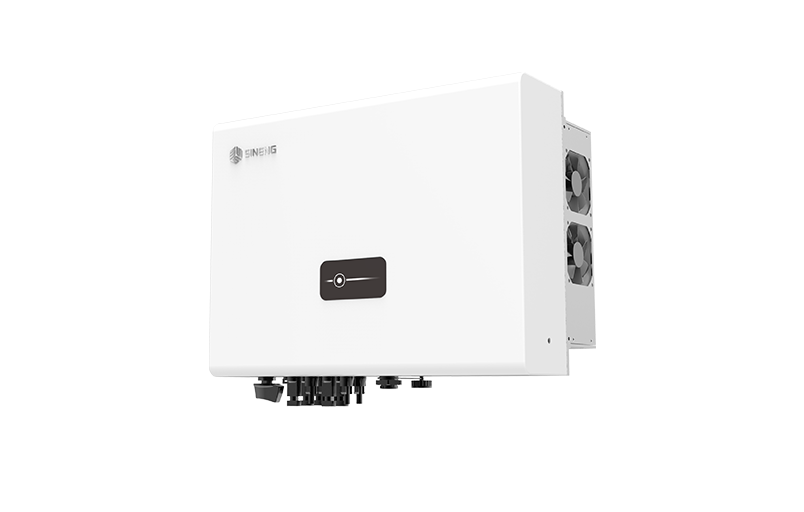

户用逆变器

SN8.0/10/12PT-C

组串式逆变器

  • _0002_0b04a23c-7079-4ad8-8869-a1fdd1e90050.png
  • _0000_71397cbb-50c6-4187-926b-c3c70d3f689b.png
  • _0001_c10d3d6f-18f9-4e44-ad42-bdc201e89d31.png
  • _0002_0b04a23c-7079-4ad8-8869-a1fdd1e90050.png
  • _0000_71397cbb-50c6-4187-926b-c3c70d3f689b.png
  • _0001_c10d3d6f-18f9-4e44-ad42-bdc201e89d31.png
  • 产品特点

  • 输入参数(光伏侧)

  • 输出参数(电网侧)

  • 效率

  • 常规数据

  • 保护

  • 产品特点

  • 输入参数(光伏侧)

  • 输出参数(电网侧)

  • 效率

  • 常规数据

  • 保护

产品特点
  • f2icon04.svg

    安全可靠

    · IP66防护+C5防腐,适应各类复杂环境
    · 精准绝缘检测设计,电气安全无忧虑
    · L4等级智能AFCI方案,守护屋顶安全*

  • f2icon05.svg

    更高收益

    · 更大MPPT电流输入能力,灵活兼容各类组件
    · MPPT电压范围宽,适应各类屋顶组件排布
    · 适应农村弱网环境,稳定发电不脱网

  • 智能运维.svg

    智能运维

    · 搭载悦享Solar云平台,电站状态轻松掌控
    · RS485+4G双通讯,灵活接入各类平台
    · OTA在线固件升级,电站系统时刻焕新

  • f2icon07.svg

    快速部署

    · APP快速建站, 一键极简调试
    · 轻巧紧凑设计,搬运轻便省力
    · 配置即插即用4G数据采集棒,快速组网

输入参数(光伏侧)
型号
SN8.0PT-C
SN10PT-C
SN12PT-C
大PV输入电压
1100V
推荐大输入组件功率(STC)
12kWp
15kWp
18kWp
额定PV输入电压
620V
MPPT工作电压范围
140-1000V
启动电压
160V
MPPT路数2
组串数量
2+1
MPPT大输入电流
32A/20A
MPPT大短路电流
40A/25A


输出参数(电网侧)
型号
SN8.0PT-C
SN10PT-C
SN12PT-C
额定输出功率
8.0kW
10.0kW
12.0kW
大输出功率
8.8kVA
11.0kVA
13.2kVA
大输出电流
12.8A
15.9A
19.1A
额定输出电压
3/N/PE 230/400V
允许电压范围
320-480V
额定电网频率
50Hz
允许频率范围
45-55Hz
功率因数
0.8超前~0.8滞后
谐波含量(THD)
<3%(额定功率)


效率
型号SN8.0PT-C
SN10PT-C
SN12PT-C
大效率98.50%
中国效率98.00%


常规数据
型号SN8.0PT-C
SN10PT-C
SN12PT-C
显示LED+APP
通讯4G/RS485
重量
15kg
尺寸(宽*高*深)
470*350*208mm
最高运行海拔
4000m
冷却方式
智能风冷
工作湿度范围
0~100%(无冷凝)
工作温度范围
-25~60℃
防护等级
IP66
隔离方式
无变压器
夜间自耗电
<1W
保护
型号SN8.0PT-C
SN10PT-C
SN12PT-C
漏电流保护具备
防孤岛保护具备
直流反接保护具备
交流短路保护具备
直流开关具备
防雷保护交流II级/直流II级
绝缘检测具备
过电压等级交流III级/直流II级
符合标准NB/T 32004-2018, GB/T 37408-2019
