户用逆变器

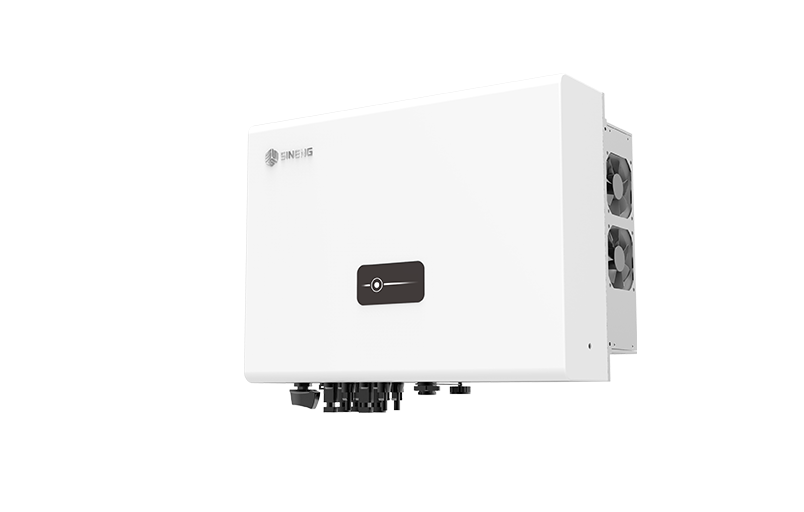

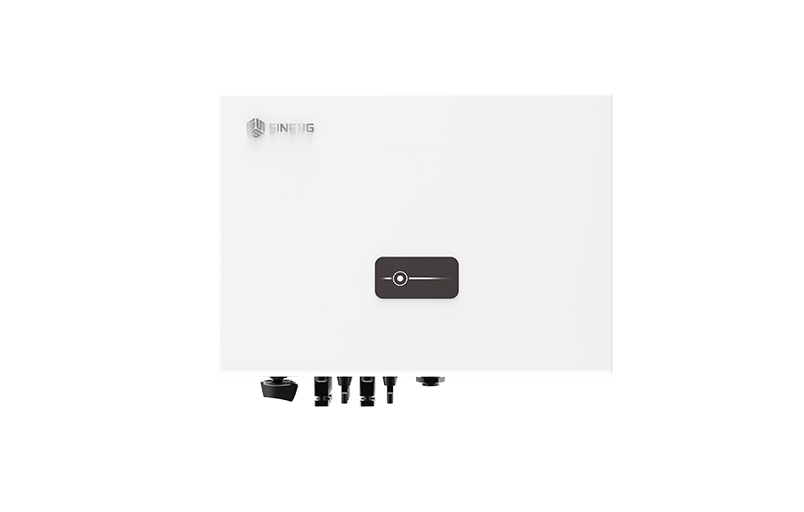

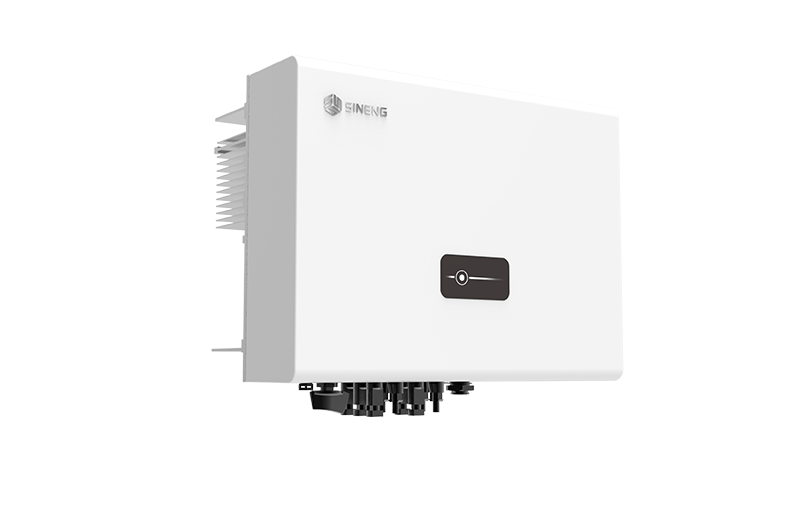

SN20/23/25PT-B

组串式逆变器

产品单页
  • SN202325.png
  • SN202325-2.png
  • SN202325-1.png
  • SN202325.png
  • SN202325-2.png
  • SN202325-1.png

  • 产品特点

  • 输入参数（光伏侧）

  • 输出参数（电网侧）

  • 效率

  • 常规数据

  • 保护

  • 产品特点

  • 输入参数（光伏侧）

  • 输出参数（电网侧）

  • 效率

  • 常规数据

  • 保护

联系我们
产品特点
  • f2icon04.svg

    安全可靠

    · IP66防护+C5防腐，适应各类复杂环境
    · 精准绝缘检测设计，电气安全无忧虑
    · L4等级智能AFCI方案，守护屋顶安全

  • f2icon05.svg

    更高收益

    · 更大MPPT电流输入能力，灵活兼容各类组件
    · 适应农村弱网环境，稳定发电不脱网
    · 支持1.1倍长期过载，高效转换更多电能

  • 智能运维.svg

    智能运维

    · 搭载悦享Solar云平台，电站状态轻松掌控
    · RS485+4G双通讯，灵活接入各类平台
    · OTA在线固件升级，电站系统时刻焕新

  • f2icon07.svg

    快速部署

    · APP快速建站， 一键极简调试
    · 紧凑式机箱设计，搬运轻便省力
    · 配置即插即用4G数据采集棒，快速组网

输入参数（光伏侧）
型号
SN20PT-B
SN23PT-B
SN25PT-B
最大PV输入电压
1100V
推荐最大输入组件功率(STC)
30.0kWp
34.5kWp
37.5kWp
额定PV输入电压
620V
MPPT工作电压范围
140-1000V
启动电压
160V
MPPT路数2
组串数量
2+2
MPPT最大输入电流
32A/20A
40A/32A
40A/32A
MPPT最大短路电流
40A/40A
50A/50A
50A/50A


输出参数（电网侧）
型号
SN20PT-B
SN23PT-B
SN25PT-B
额定输出功率
20.0kW
23.0kW
25.0kW
最大输出功率
22.0kVA
25.3kVA
27.5kVA
最大输出电流
31.9A
36.7A
39.9A
额定输出电压
3/N/PE 230/400V
允许电压范围
320-480V
额定电网频率
50Hz
允许频率范围
45-55Hz
功率因数
0.8超前~0.8滞后
谐波含量（THD）
＜3%（额定功率）


效率
型号SN20PT-B
SN23PT-B
SN25PT-B
最大效率98.60%
中国效率98.00%


常规数据
型号SN20PT-B
SN23PT-B
SN25PT-B
显示LED+APP
通讯4G/RS485
重量
17kg
尺寸（宽*高*深）
470*350*208mm
最高运行海拔
4000m
冷却方式
智能风冷
工作湿度范围
0~100%（无冷凝）
工作温度范围
-25~60℃
防护等级
IP66
隔离方式
无变压器
夜间自耗电
＜1W
保护
型号SN20PT-B
SN23PT-B
SN25PT-B
漏电流保护具备
防孤岛保护具备
直流反接保护具备
交流短路保护具备
直流开关具备
防雷保护交流II级/直流II级
绝缘检测具备
过电压等级交流III级/直流II级
符合标准NB/T 32004-2018, GB/T 37408-2019
