智慧电能质量控制器(MU)

MU系列智慧电能质量控制器

产品单页

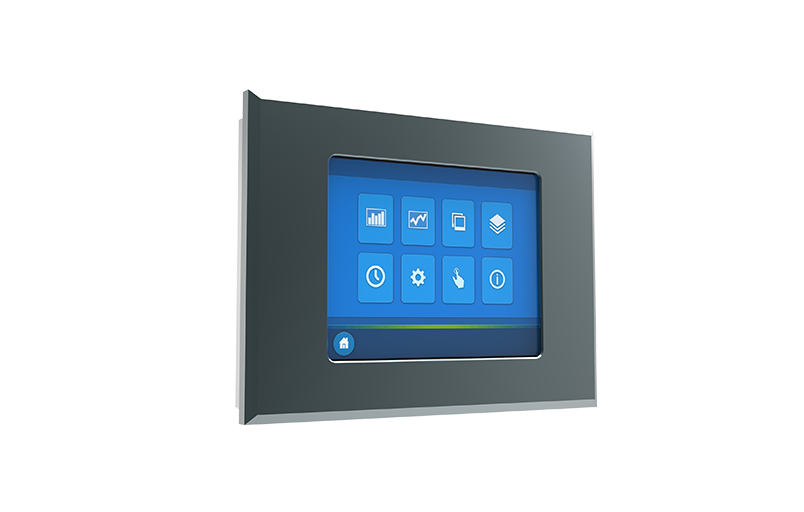

  • 01_0002s_0002_MU-S2-(2).png

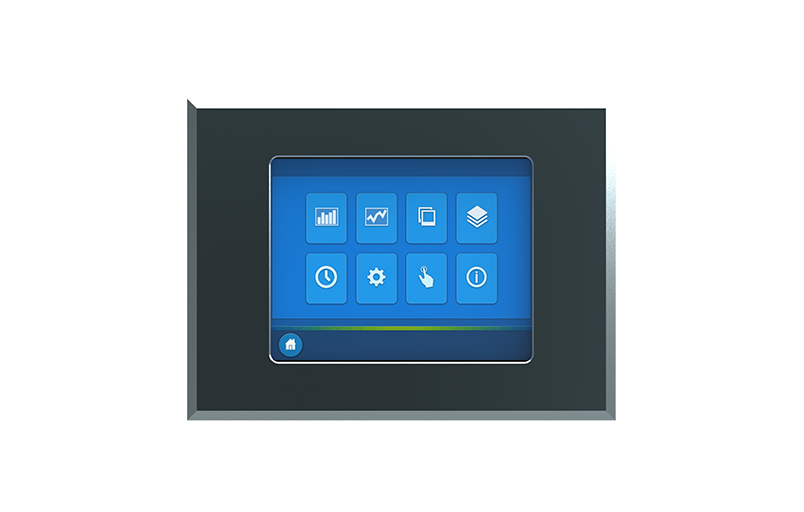

  • 01_0002s_0000_MU-S2-(1).png

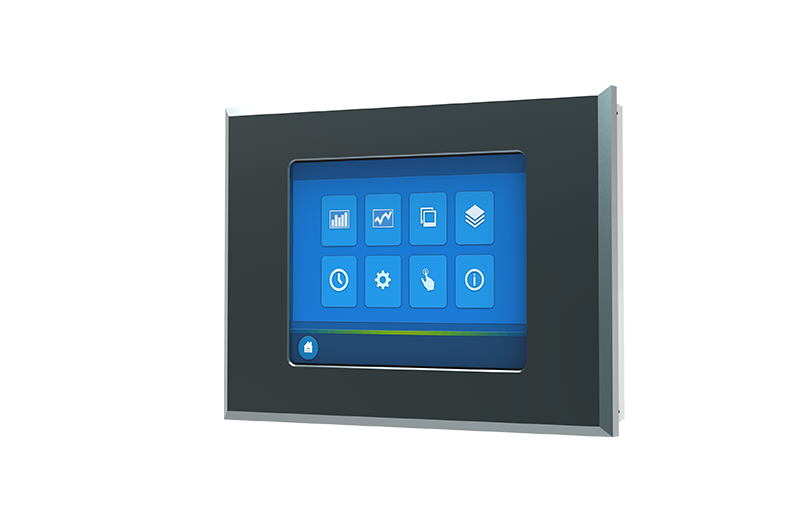

  • 01_0002s_0001_MU-S2-(3).png
  • 01_0002s_0002_MU-S2-(2).png
  • 01_0002s_0000_MU-S2-(1).png
  • 01_0002s_0001_MU-S2-(3).png

  • 产品特点

  • 电源参数

  • 性能指标

  • 通讯能力

  • 机械特性

  • 环境要求

  • 产品特点

  • 电源参数

  • 性能指标

  • 通讯能力

  • 机械特性

  • 环境要求

联系我们
产品特点
  • 智慧补偿.svg

    智慧补偿

    · 智能兼容有源模块（APF、SVG）、传统电容电抗组件、智能电容等多种设备，多功能、高性能智慧补偿

  • 图形化显示.svg

    图形化显示

    · 电网电压波形，电网侧/负载侧电流波形，谐波畸变率柱状频谱图

  • 数据全面.svg

    数据全面

    · 电网侧、负载侧和模块输出等各类数据实时显示，治理效果直观呈现

  • 人性化界面.svg

    人性化界面

    · 界面简洁、分类明确，最大化简化现场调试步骤

电源参数
型号MU-S2
MU-S2-24C
MU-S2-24T
MU-S2-32S
额定电压
DC24V
输入电流
0.6A
性能指标
型号MU-S2
MU-S2-24C
MU-S2-24T
MU-S2-32S
兼容设备APF+SVGAPF+SVG+
接触器型通用LC		APF+SVG+
晶闸管型通用LC		APF+SVG+
晶闸管型通用LC
数据类型电压、电流、谐波、视在功率、有功功率、无功功率、功率因数等
实时数据电网侧、负载侧、模块输出
波形显示电压、电网侧电流、负载侧电流
频谱显示2~50次谐波频谱显示（电网侧、负载侧）
模块监控APF/SVG工作状态监控
模块控制手动控制、自动控制
LC监测支持每一路LC工作状态显示
LC控制手动模式、自动模式、测试模式
IO信号3输入，3输出
支持路数无24路24路32路
参数设置支持兼容设备参数详细设置
历史记录1024条
通讯能力
型号MU-S2
MU-S2-24C
MU-S2-24T
MU-S2-32S
通讯协议
Modbus协议
通讯接口
标配RS485接口（以太网转接口可选配）
接口数量
RS485接口3个
机械特性
型号MU-S2
MU-S2-24C
MU-S2-24T
MU-S2-32S
IP等级
IP20
外形尺寸W*H*D（mm）
264*198*79
开孔尺寸W*H（mm）
223*196
重量（kg）
1.4kg
1.7kg
1.5kg
1.5kg
颜色
RAL7035
环境要求
型号MU-S2
MU-S2-24C
MU-S2-24T
MU-S2-32S
运行温度
-25℃~+55℃
相对湿度
5%~95%，无凝霜
海拔高度
3000m
