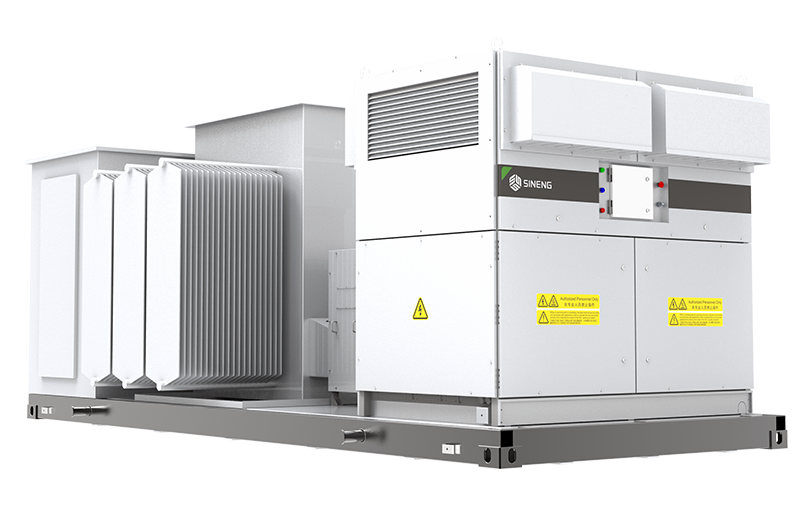

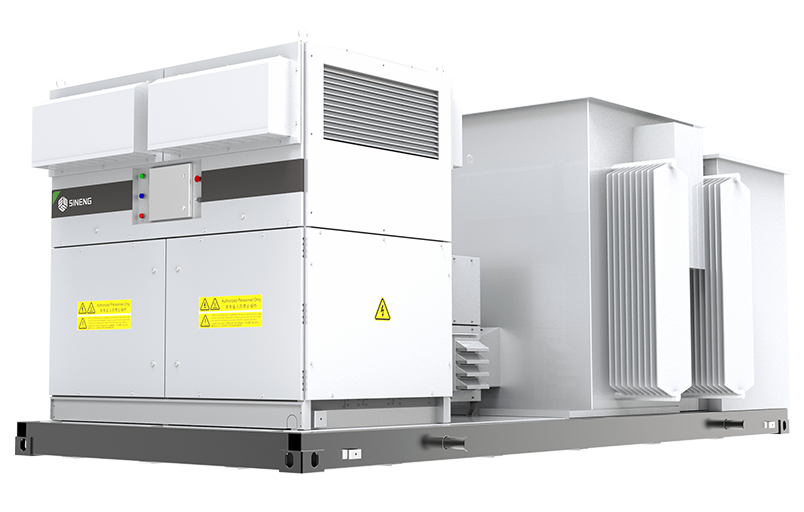

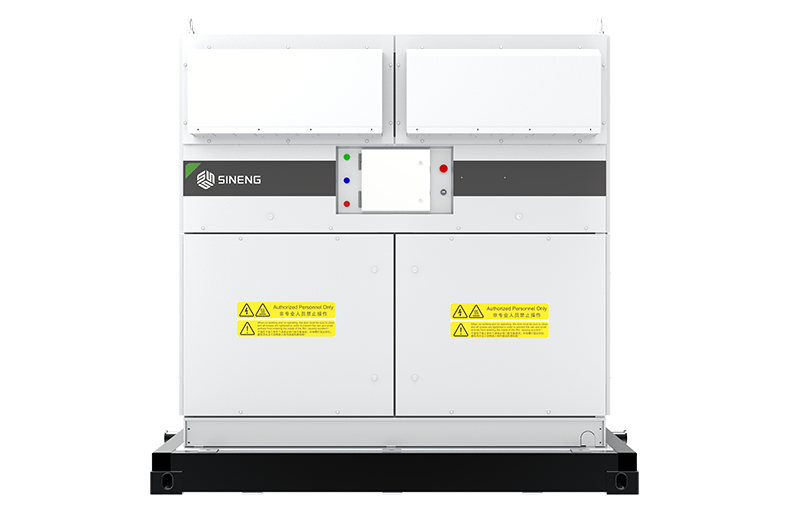

集中式逆变器

EP-3300-HA-UD/35

产品单页
  • EP-3125-HC-UD-35.png
  • EP-3125-HC-UD-35-1.png
  • EP-3125-HC-UD-35-2.png
  • EP-3125-HC-UD-35.png
  • EP-3125-HC-UD-35-1.png
  • EP-3125-HC-UD-35-2.png

  • 产品特点

  • 输入参数

  • 输出参数

  • 效率

  • 保护

  • 常规参数

  • 产品特点

  • 输入参数

  • 输出参数

  • 效率

  • 保护

  • 常规参数

联系我们
产品特点
  • f2icon05.svg

    高效发电

    · 逆变器中国效率98.57%，发电量优势显著
    · 专利PID解决方案，发电更高效

  • 节省投资.svg

    节省投资

    · 逆变器、变压器、通讯管理机一体化集成
    · 支持最高1.8以上容配比，降低度电成本
    · 可选夜间SVG功能，节省SVG原始投资

  • f2icon04.svg

    安全可靠

    · 逆变器IP65，防护等级更高
    · 面向工业应用设计，适应复杂环境

  • 智能友好.svg

    智能友好

    · 光储一体化，直流侧预留储能接口
    · 支持最低1.1短路容量比（SCR），电网适应性强
    · 全面电网支持功能（高/低电压穿越，有/无功调度，一次调频等）

输入参数
型号
EP-3300-HA-UD/35
最大直流输入功率(@ cos φ=1)
3872kW
最大直流输入电压
1500V
MPPT电压范围
895V~1500
最小直流输入电压895V
最大输入电流4326A
MPPT路数2
直流输入支路数16~22
输出参数
型号EP-3300-HA-UD/35
额定交流输出功率3300kW
最大交流输出功率3795kW
最大输出电流63A
额定电网电压35kV
额定电网频率50Hz
允许电网频率范围45~55Hz
额定功率下总谐波畸变率＜3％
直流电流分量<0.5%（额定输出电流）
功率因数可调范围0.8超前~0.8滞后
效率
型号EP-3300-HA-UD/35
最大效率99.02% (逆变器）
中国效率98.57% (逆变器）
保护
型号EP-3300-HA-UD/35
输入端断开器件直流熔丝+负荷开关
输出端断开器件中压负荷开关
直流/交流过压保护具备
直流/交流浪涌保护具备
电网监测具备
接地故障监测
具备
PID抑制与修复
选配
SVG功能
选配
常规参数


型号EP-3300-HA-UD/35
低/中压
0.63/35kV
重量
15t
防护等级
IP65（逆变器）/ IP54（其他）
运行温度范围(1)
-30°C ~ +60°C
湿度（无冷凝）
0~100%
最高运行海拔
5000m（超过2000m变压器需修正）
散热方式
强迫风冷（逆变器）
通讯接口
RS485/Ethernet

(1) 环境温度低于-30℃ ，逆变器需配置加热器选件
