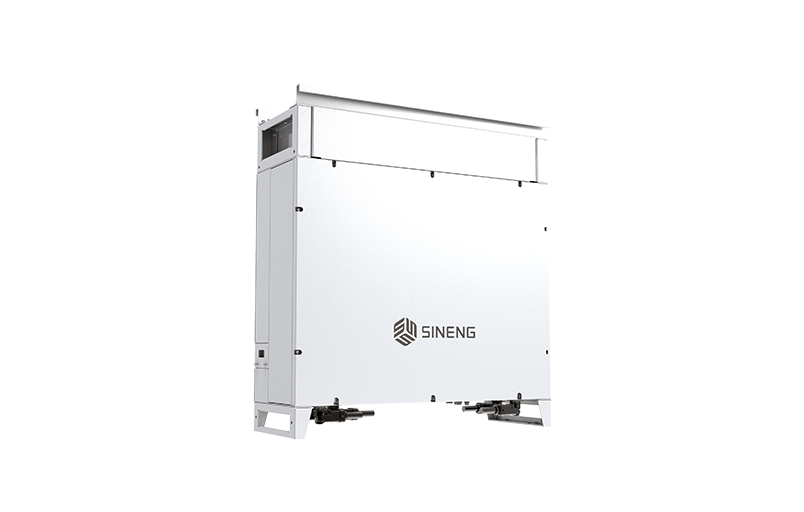

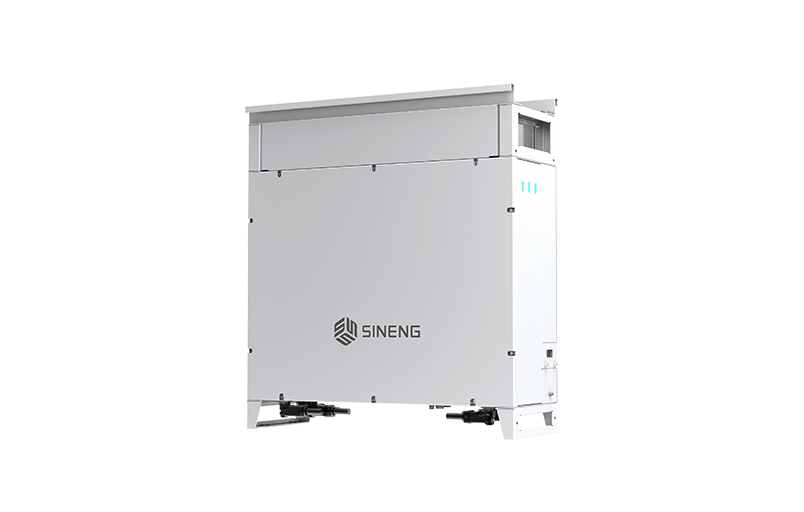

组串式变流器

EH-0125/0140/0160/0180/0200/0215-HA-M

EH系列1500V组串式储能变流器

产品单页

产品视频

  • 01_0004s_0000_EH-012501400160018002000215-HA-M（1）.png
  • 01_0004s_0011_EH-012501400160018002000215-HA-M（2）.png
  • 01_0004s_0010_EH-012501400160018002000215-HA-M（3）.png
  • 01_0004s_0000_EH-012501400160018002000215-HA-M（1）.png
  • 01_0004s_0011_EH-012501400160018002000215-HA-M（2）.png
  • 01_0004s_0010_EH-012501400160018002000215-HA-M（3）.png

  • 产品特点

  • 直流参数

  • 电网侧参数

  • 系统特性

  • 机械参数

  • Product Video

  • 产品特点

  • 直流参数

  • 电网侧参数

  • 系统特性

  • 机械参数

  • 产品视频

联系我们
产品特点

  • 三电平拓扑，最高99%转换效率，电能质量更优

  • 支持恒功率、恒流、恒压控制，具备一次调频、VSG、黑启动等功能

  • 集成簇级电池管理功能，电池可用率高

  • 支持IEC61850协议，具备ms级响应能力

  • 智能多级风机调速，宽温运行能力，50℃不降额

  • IP66防护等级，户外可垂直安装和水平安装

直流参数
型号
EH-0125-HA-M
EH-0140-HA-M
EH-0160-HA-M
EH-0180-HA-M
EH-0200-HA-M
EH-0215-HA-M
最大直流电压
1500V
1500V
1500V
1500V
1500V
1500V
最大直流功率
140kW
157kW
180kW
202kW
224kW
241kW
最大直流电流
233.8A
224A
225A
221A
224A
241A
直流电压范围
600~1500V
700~1500V
800~1500V
915~1500V
1000~1500V
1000~1500V
电网侧参数
型号
EH-0125-HA-M
EH-0140-HA-M
EH-0160-HA-M
EH-0180-HA-M
EH-0200-HA-M
EH-0215-HA-M
额定交流功率125kW140kW160kW180kW200kW215kW
最大交流功率137.5kW154kW176kW198kW220kW236.5kW
最大交流电流198.4A
185.2A
184.8A
181.4A
181.4A
197.9A
额定电网电压
400V
480V
550V
630V
690V
690V
电网电压范围3W+PE，-15%~+10%（可设置）
额定电网频率50/60Hz
功率因数可调范围-1~+1
THD(额定功率)＜3%
系统特性
型号
EH-0125-HA-M
EH-0140-HA-M
EH-0160-HA-M
EH-0180-HA-M
EH-0200-HA-M
EH-0215-HA-M
隔离方式
非隔离型（变压器外置）
最大效率
99%
防护等级
IP66
运行温度范围
-40~+60℃
允许湿度范围0~100%（无凝露）
最高运行海拔高度5000m
冷却方式温控强制风冷
通讯接口RS485/CAN/Ethernet
机械参数
型号
EH-0125-HA-M
EH-0140-HA-M
EH-0160-HA-M
EH-0180-HA-M
EH-0200-HA-M
EH-0215-HA-M
外形尺寸（宽*高*深）
810×845×275mm
重量
98kg
