集中式变流器

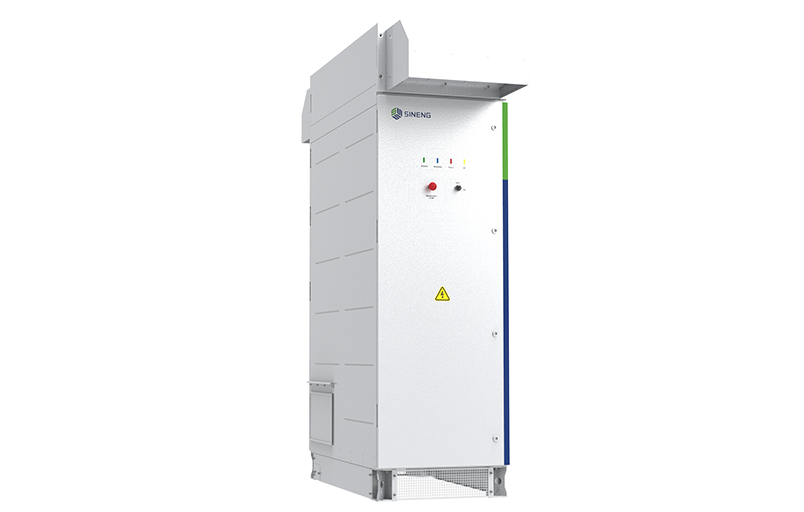

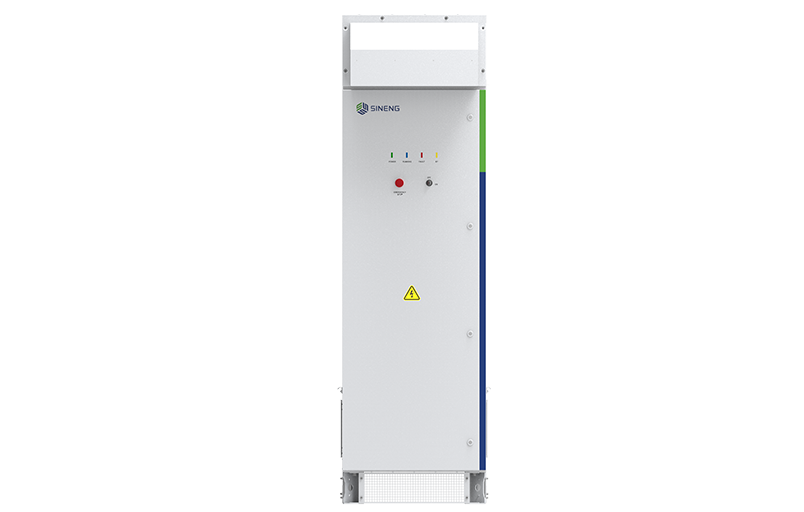

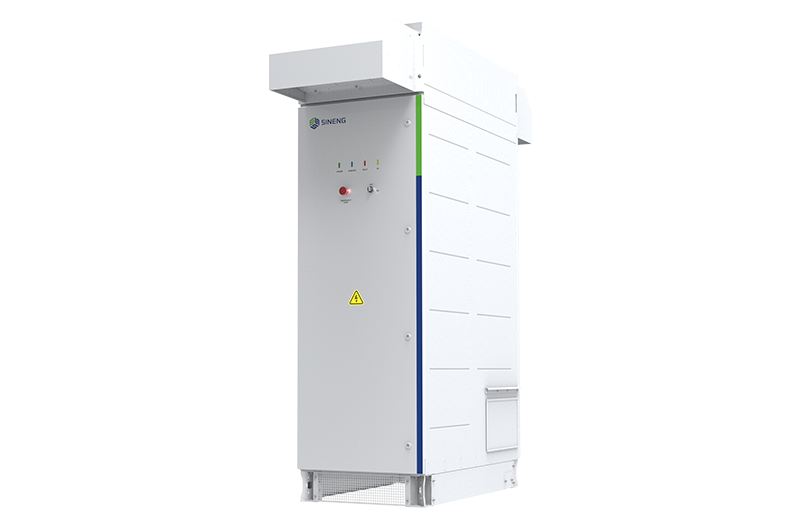

EH-1250-HB-UD

EH系列1500V集中式储能变流器

产品单页
  • EH-1250.png
  • EH-1250-1.png
  • EH-1250-3.png
  • EH-1250.png
  • EH-1250-1.png
  • EH-1250-3.png

  • 产品特点

  • 直流侧参数

  • 交流侧参数（并网）

  • 交流侧参数（离网）

  • 系统特性

  • 机械参数

  • 产品特点

  • 直流侧参数

  • 交流侧参数（并网）

  • 交流侧参数（离网）

  • 系统特性

  • 机械参数

联系我们
产品特点

  • 三电平拓扑，最高99%转换效率，电能质量更优

  • 能量密度更高，占地小，运输、吊装、安装更加便捷高效

  • 模块化设计，维护更加便捷，<1.5小时恢复运行

  • 具备PQ、VF、SVG、VSG等功能，支持高/低压穿越

  • 智能多级风机调速，宽温运行能力，45°C不降额

  • 快速功率调度、离网运行和“黑启动”，电网适应能力强

直流侧参数
型号
EH-1250-HB-UD
最大输入电压
1500
最大直流电流
1403A
电池组电压范围
1000～1500V
可接入电池组数量
1
交流侧参数（并网）
型号
EH-1250-HB-UD
额定交流功率1250kVA@45°C,1375kVA@30°C
额定电网电压
690V,3W+PE
电网电压范围
586.5~759V (可设置)
最大交流电流
1151A
额定电网频率
50/60Hz
电流总谐波畸变率
<3%（额定功率）
功率因数可调范围
-1~+1
交流侧参数（离网）
型号
EH-1250-HB-UD
额定交流电压
690V, 3W+PE
额定频率
50/60Hz
总电压波形畸变率
<3%（线性负载）
直流电压分量
<0.5%Un（线性平衡负载）
不平衡负载能力
100%
系统特性
型号
EH-1250-HB-UD
隔离方式
非隔离性（变压器外置）
最大效率
99.00%
防护等级
IP65
工作环境温度
-40~+60°C(>45°C降额)
允许湿度范围0~100%（无凝露）
最高运行海拔高度5000m
冷却方式温控强制风冷
通讯接口RS485/CAN/Ethernet
人机接口
蓝牙+APP
机械参数
型号
EH-1250-HB-UD
重量
900kg
外形尺寸（宽*高*深）
675×2300×1300mm
